| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | S120712 |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة فراغ مع المجفف |
| وقت التسليم: | 10-12DAYS |
| شروط الدفع: | L / C / T / T / ويسترن يونيون / باي بال |
| اسم المنتج: | ألواح صلبة متعددة الطبقات | سماكة: | 1.0 مم |
|---|---|---|---|
| بحجم: | 150 مم × 100 مم | Min. الحد الأدنى. line spacing تباعد الأسطر: | 0.1 مم / 4 ميل |
| سماكة مجلس: | 0.5 ~ 3.2 ملم | تشطيبات السطح: | خالٍ من الرصاص ، ذهب مغمور ، فضي غمر / قصدير |
| سماكة النحاس: | 0.5 أوقية -6 أوقية | الحد الأدنى من تباعد الأسطر: | 4 ميل (0.1 مم) |
| الحد الأدنى لعرض الخط: | 4 مل (0.1 مم) | حجم ثقب الحفر الأدنى: | 0.2 مم |
| تسليط الضوء: | لوحة PCB متعددة الطبقات TG170,لوحة PCB متعددة الطبقات FR4,FR4 0.5 أوقية PCB أخضر |
||

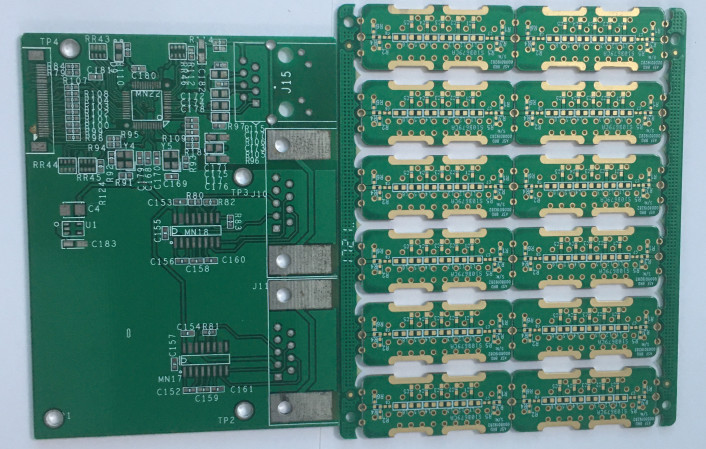

قناع لحام أخضر 0.5 أوقية FR4 TG170 لوح ثنائي الفينيل متعدد الكلور متعدد الطبقات
FR4 TG170 مادة متعدد الطبقات لوحة ثنائي الفينيل متعدد الكلور الأخضر لحام قناع لمكبر ثنائي الفينيل متعدد الكلور المجلس
وصف الإنتاج:
هذا اللوح عبارة عن 6 طبقات بسماكة نحاسية 4 أوقية.يتم استخدامه على مكبر للصوت.يتم قبول نموذج ثنائي الفينيل متعدد الكلور وحجم الصغير والحجم المتوسط والكبير.لا يوجد طلب موك للوحات جديدة.
| أنواع الإنتاج: | جامدة ثنائي الفينيل متعدد الكلور |
| طبقة : | متعدد الطبقات |
| المواد الأساسية: | FR4 tg170 |
| سماكة النحاس: | 4 أوقيات |
| سماكة مجلس : | 1.0 ملم |
| دقيقة.حجم ثقب النهاية: | 8 مل (0.10 مم) |
| دقيقة.عرض الخط : | 4 مل |
| دقيقة.تباعد الأسطر : | 4 مل |
| تشطيبات السطح : | ENIG ، OSP ، HASL ، غمر الذهب ، طلاء الذهب |
| تحمل ثقب الحفر: | +/- 3 مل (0.075 مم) |
| التسامح الحد الأدنى للمخطط التفصيلي: | +/- 4 مل (0.10 مم) |
| حجم لوحة العمل: | الحد الأقصى: 1200 مم × 600 مم (47 بوصة × 24 بوصة) |
| ملف تعريف المخطط التفصيلي: | تثقيب ، توجيه ، توجيه CNC + قص V. |
| قناع اللحيم: | قناع لحام LPI ، قناع قابل للنزع |
| لون قناع اللحام: | أزرق ، أسود ، أصفر ، أخضر غير لامع |
| شهادة : | UL ، CQC ، TS16949 ، ISO14000 ، بنفايات |
| لون الشاشة الحريرية: | أبيض |
| تويست وقوس: | لا يزيد عن 0.75٪ |
مخطط تدفق ثنائي الفينيل متعدد الكلور. pdf
تطبيق المنتجات:
منتجاتنا تستخدم على نطاق واسع في العدادات ، والطبية ، والطاقة الشمسية ، والجوال ، والاتصالات ، والتحكم الصناعي ، وإلكترونيات الطاقة ، والأمن ، والاستهلاك ، والكمبيوتر ، والسيارات ، والفضاء ، والجيش ، وما إلى ذلك.
مزايا :
• المسؤولية الصارمة عن المنتج ، مع أخذ معيار IPC-A-160
• المعالجة الهندسية قبل الإنتاج
• التحكم في عملية الإنتاج (5 مللي ثانية)
• اختبار إلكتروني بنسبة 100٪ ، وفحص بصري بنسبة 100٪ ، بما في ذلك IQC و IPQC و FQC و OQC
• فحص AOI بنسبة 100٪ ، بما في ذلك الأشعة السينية والميكروسكوب ثلاثي الأبعاد وتكنولوجيا المعلومات والاتصالات
• اختبار الجهد العالي ، اختبار التحكم في المعاوقة
• القسم الصغير ، قدرة اللحام ، اختبار الإجهاد الحراري ، اختبار الصدمة
• إنتاج ثنائي الفينيل متعدد الكلور داخليًا
• لا يوجد حد أدنى لكمية الطلب وعينة مجانية
• التركيز على الإنتاج منخفض إلى متوسط الحجم
• التسليم السريع وفي الوقت المحدد
القدرة التقنية:
| العناصر | الإمكانية |
| الأعلى.عدد الطبقات | 28 لتر |
| دقيقة.عرض الخط | 0.08 مم |
| دقيقة.تباعد الأسطر | 0.08 مم |
| دقيقة.حجم الحفرة | 0.15 ملم |
| سماكة مجلس | 0.4-6.0 ملم |
| الأعلى.حجم اللوحة | 520 × 620 مم |
| (PTH) تحمل حجم الثقب (PTH) | ± 0.075 مم |
| (NPTH) تحمل حجم الثقب (NPTH)) | ± 0.05 مم |
| تحمل Holeposition (التوجيه) | ± 0.1 مم |
| التسامح المخطط (اللكم) | ± 0.1 مم |
التعليمات:
1. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
2. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
4. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع لحام ← علامة مكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
6. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
