| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | P1149 |
| الحد الأدنى لكمية: | أجهزة الكمبيوتر 1 |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | فراغ التعبئة مع المجففة |
| وقت التسليم: | 15 - 20days |
| شروط الدفع: | l / c / t / t / ويسترن يونيون / paypal |
| القدرة على العرض: | 25000 متر مربع / الشهر |
| مادة: | ITEQ FR4TG180 | طبقة: | 8 طبقات |
|---|---|---|---|
| ميزة: | إنجي | سماكة النحاس: | طبقة داخلية 0.5 أوقية / طبقة خارجية 1.0 أوقية |
| سماكة مجلس: | 1.6 ملم | ||
| تسليط الضوء: | عالية الكثافة ربط الكلور,مزدوج الوجهين النحاس يرتدون مجلس |
||

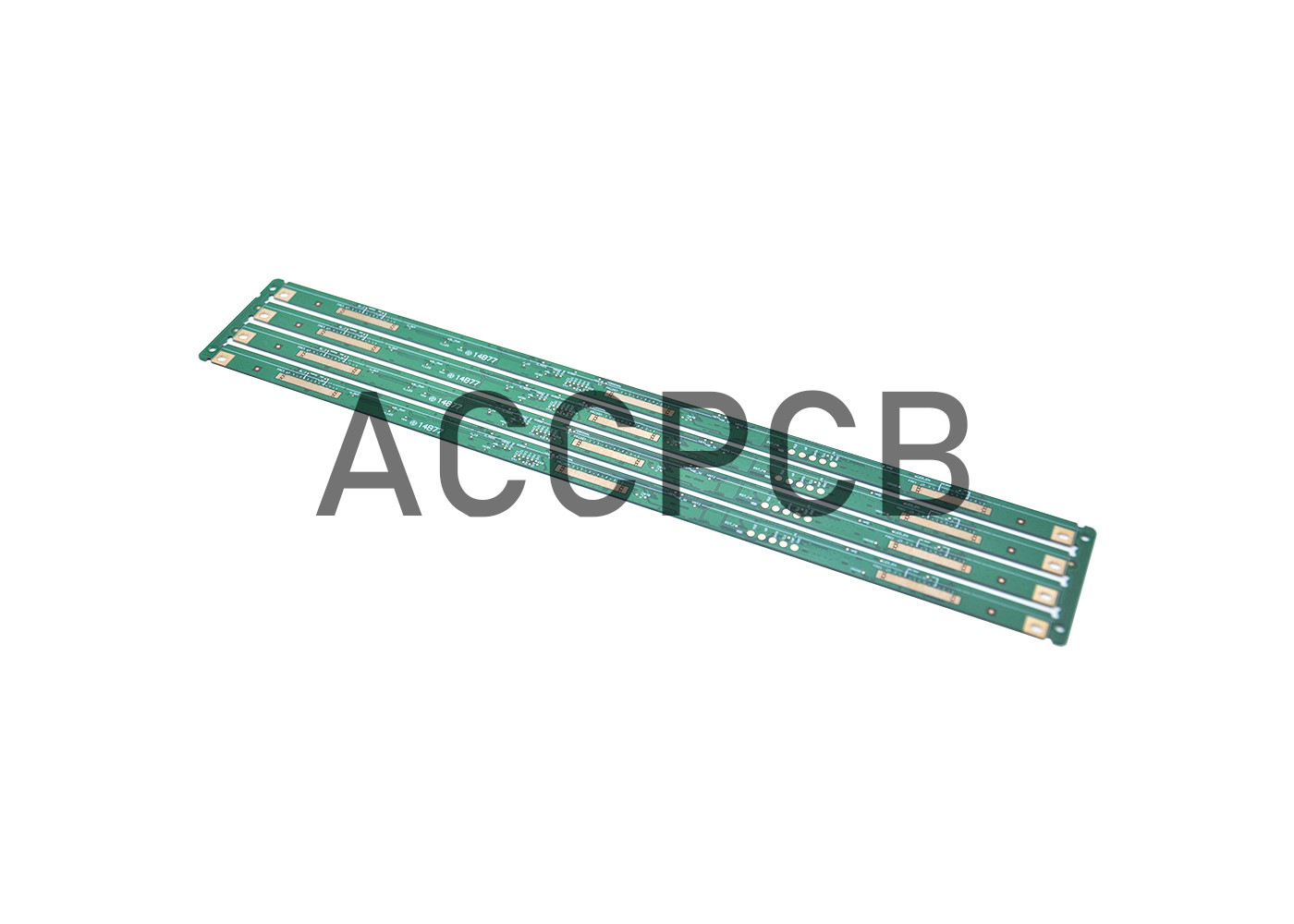

8 طبقات ITEQ FR4TG180 Rigid HDI PCB Board مع Immerion Gold Ni Au
المواصفات الرئيسية / الميزات الخاصة:
طبقة :8 طبقات
المواد الأساسية:ITEQFR4 TG180
سماكة النحاس: طبقة داخلية 0.5 أوقية / طبقة خارجية 1 أوقية
سماكة مجلس:1.60 ملم
سمك النحاس السطحي: الحد الأقصى: 6/6 أونصة / الحد الأدنى: 0.5 / 0.5 أونصة
أقصى سمك للوحة : 6.0 ملم
الحد الأدنى لمساحة المسار: 4/4 ، 3 ميل جزئي مسموح به
الحد الأدنى لحجم : 3 × 3 مم
أكبر مقاس : 1000 × 1200 مم
القدرة التقنية:
| غرض | المعايير الفنية |
| طبقات | 1-28 طبقة |
| أدنى أثر للطبقة الداخلية / مسافة | 4/4 مل |
| خارج طبقة دقيقة تتبع ، مسافة | 4/4 مل |
| الطبقة الداخلية ماكس النحاس | 4 أوقيات |
| خارج طبقة ماكس النحاس | 4 أوقيات |
| الطبقة الداخلية من النحاس الصافي | 1/3 أوقية |
| طبقة خارجية من النحاس الصافي | 1/3 أوقية |
| حجم الفتحة الصغرى | 0.15 ملم |
| أقصى سمك للوح | 6 ملم |
| الحد الأدنى لسمك اللوح | 0.2 مم |
| ماكس.حجم اللوحة | 680 * 1200 ملم |
| التسامح PTH | +/- 0.075 ملم |
| التسامح NPTH | +/- 0.05 ملم |
| التسامح غاطسة | +/- 0.15 ملم |
| تحمل سماكة اللوح | +/- 10٪ |
| مين بغا | 7 ميل |
| دقيقة SMT | 7 * 10 مل |
| جسر قناع اللحام | 4 مل |
| لون قناع اللحام | أبيض ، أسود ، أزرق ، أخضر ، أصفر ، أحمر ، إلخ |
| لون الأسطورة | أبيض ، أسود ، أصفر ، رمادي ، إلخ |
| صقل الأسطح | HAL ، OSP ، الغمر Ni / Au ، Imm silver / SN ، ENIG |
| مواد المجلس | FR-4 ؛ ارتفاع TG ؛ HighCTI ؛خال من الهالوجين؛ألومنيوم بسد ثنائي الفينيل متعدد الكلور ، عالي التردد (روجرز ، إيزولا) ، ثنائي الفينيل متعدد الكلور بقاعدة نحاسية |
| التحكم في المعاوقة | +/- 10٪ |
| القوس واللف | ≤0.5 |
تطبيق المنتجات:
1 ، مراقب الأمن: هاتف Moible ، المساعد الشخصي الرقمي ، نظام تحديد المواقع العالمي ، مراقب caramer إلخ؛
2 ، الاتصالات تواصل :بطاقة LAN لاسلكية ، موجه XDSL ، خوادم ، جهاز بصري ، محرك أقراص ثابتة ، إلخ ؛
3 ، إلكترونيات المستهلك: التلفزيون ، DVD ، Caramer الرقمي ، مكيف الهواء ، الثلاجة ، فك التشفير إلخ؛
4 ، إلكترونات السيارة: سيارة إلخ؛
5 ، الضوابط الصناعية: الجهاز الطبي ، ومعدات UPS ، وجهاز التحكم إلخ؛
6 ، الجيش والدفاع: أسلحة عسكرية إلخ؛
مهلة:
| أنواع |
(ماكس ㎡ / شهر) |
عينات (أيام) |
الإنتاج الضخم (أيام) | ||
| صندوق بريد جديد | كرر PO | العاجلة | |||
| 2 طبقة | 50000 م 2 / شهر | 2-3 | 10-11 | 8-9 | 4 |
| 4 طبقة | 5-6 | 11-12 | 9-11 | 5 | |
| 6 طبقة | 6-7 | 13-14 | 12-14 | 6 | |
| 8 طبقة | 7-8 | 16-18 | 14-15 | 7 | |
مزايا :
• المسؤولية الصارمة عن المنتج ، مع أخذ معيار IPC-A-160
• المعالجة الهندسية قبل الإنتاج
• التحكم في عملية الإنتاج (5 مللي ثانية)
• اختبار إلكتروني بنسبة 100٪ ، وفحص بصري بنسبة 100٪ ، بما في ذلك IQC و IPQC و FQC و OQC
• فحص AOI بنسبة 100٪ ، بما في ذلك الأشعة السينية والميكروسكوب ثلاثي الأبعاد وتكنولوجيا المعلومات والاتصالات
• اختبار الجهد العالي ، اختبار التحكم في المعاوقة
• القسم الصغير ، قدرة اللحام ، اختبار الإجهاد الحراري ، اختبار الصدمة
• إنتاج ثنائي الفينيل متعدد الكلور داخليًا
• لا يوجد حد أدنى لكمية الطلب وعينة مجانية
• التركيز على الإنتاج منخفض إلى متوسط الحجم
• التسليم السريع وفي الوقت المحدد
التعليمات:
1.ما هي أنواع اللوحات التي يمكن لـ ACCPCB معالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
2. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
3. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع لحام ← علامة مكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
6. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
7. ما هي العوامل الرئيسية التي ستؤثر على سعر ثنائي الفينيل متعدد الكلور؟
مادة؛
صقل الأسطح؛
سمك اللوح ، سمك النحاس ؛
صعوبة التكنولوجيا
معايير الجودة المختلفة ؛
خصائص ثنائي الفينيل متعدد الكلور
شروط الدفع؛
