| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | S1207 |
| الحد الأدنى لكمية: | 1 قطع |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة فراغ مع المجفف |
| وقت التسليم: | 10-12DAYS |
| شروط الدفع: | L / C / T / T / ويسترن يونيون / باي بال |
| اسم المنتج: | ألواح صلبة متعددة الطبقات | سماكة: | 1.30 ملم |
|---|---|---|---|
| بحجم: | 120 مم × 90 مم | Min. الحد الأدنى. line spacing تباعد الأسطر: | 0.1 مم / 4 ميل |
| سماكة مجلس: | 0.5 ~ 3.2 ملم | تشطيبات السطح: | ENIG |
| تسليط الضوء: | لوحة الدوائر المطبوعة متعددة الطبقات,لوحة الألومنيوم الكلور |
||

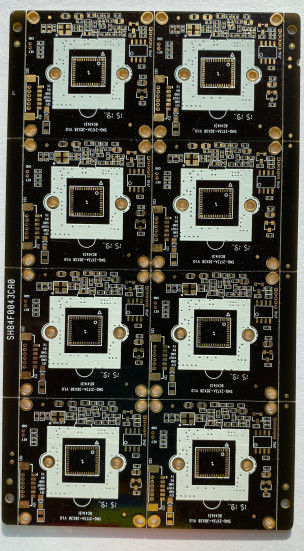

Nanya FR4 TG170 مادة تصنيع متعدد الطبقات ثنائي الفينيل متعدد الكلور مع قناع لحام أسود لتطبيق الهاتف الذكي
| طبقة : | 4 طبقات |
| المواد الأساسية: | FR4tg150 |
| سماكة النحاس: | 1/1/1/1 أوقية |
| سماكة مجلس : | 1.20 ملم |
| دقيقة.حجم الحفرة : | 6 مل ، 0.15 مم |
| دقيقة.عرض الخط : | 4/4 مل ، 0.075 / 0.075 ملم |
| دقيقة.تباعد الأسطر : | 4/4 ميل ، 0.075 / 0.075 ملم |
| تشطيبات السطح : | ENIG |
| سمك كوبر في الثقوب: | 0.020-0.035 ملم |
| قناع اللحيم: | قناع لحام LPI ، قناع قابل للنزع |
| ملف تعريف المخطط التفصيلي: | اللكم ، التوجيه باستخدام الحاسب الآلي |
| التسامح الخطوط العريضة: | 0.127 ملم |
| تحريف وقوس: | 0.5-0.75٪ |
| التحكم في المعاوقة: | +/- 10٪ |
| ابعاد متزنة: | 10: 1 (كحد أقصى) |
مخطط تدفق ثنائي الفينيل متعدد الكلور. pdf
مزايا :
• المسؤولية الصارمة عن المنتج ، مع أخذ معيار IPC-A-160
• المعالجة الهندسية قبل الإنتاج
• التحكم في عملية الإنتاج (5 مللي ثانية)
• اختبار إلكتروني بنسبة 100٪ ، وفحص بصري بنسبة 100٪ ، بما في ذلك IQC و IPQC و FQC و OQC
• فحص AOI بنسبة 100٪ ، بما في ذلك الأشعة السينية والميكروسكوب ثلاثي الأبعاد وتكنولوجيا المعلومات والاتصالات
• اختبار الجهد العالي ، اختبار التحكم في المعاوقة
• القسم الصغير ، قدرة اللحام ، اختبار الإجهاد الحراري ، اختبار الصدمة
• إنتاج ثنائي الفينيل متعدد الكلور داخليًا
• لا يوجد حد أدنى لكمية الطلب وعينة مجانية
• التركيز على الإنتاج منخفض إلى متوسط الحجم
• التسليم السريع وفي الوقت المحدد
القدرة التقنية:
| العناصر | الإمكانية |
| الأعلى.عدد الطبقات | 28 لتر |
| دقيقة.عرض الخط | 0.08 مم |
| دقيقة.تباعد الأسطر | 0.08 مم |
| دقيقة.حجم الحفرة | 0.15 ملم |
| سماكة مجلس | 0.4-6.0 ملم |
| الأعلى.حجم اللوحة | 520 × 620 مم |
| (PTH) تحمل حجم الثقب (PTH) | ± 0.075 مم |
| (NPTH) تحمل حجم الثقب (NPTH)) | ± 0.05 مم |
| تحمل Holeposition (التوجيه) | ± 0.1 مم |
| التسامح المخطط (اللكم) | ± 0.1 مم |
التعليمات:
1. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
2. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
3. ما هو تدفق العملية المعتاد لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع اللحام ← علامة المكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
4. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
5. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
