| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | S2-012B |
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | فراغ التعبئة مع المجففة |
| وقت التسليم: | 10-12days |
| شروط الدفع: | l / c / t / t / ويسترن يونيون / paypal |
| عدد: | 2 طبقة -16 طبقة | سماكة النحاس: | 1 أوقية |
|---|---|---|---|
| كوبر إن هولز: | 20um | تطبيق: | تستهلك Prodcution |
| معيار PCB: | IPC-A-610 E الفئة II-III | قناع اللحيم: | لون أخضر |
| تسليط الضوء: | متعدد الطبقات لوحة الدوائر المطبوعة,fr4 ثنائي الفينيل متعدد الكلور على الوجهين |
||

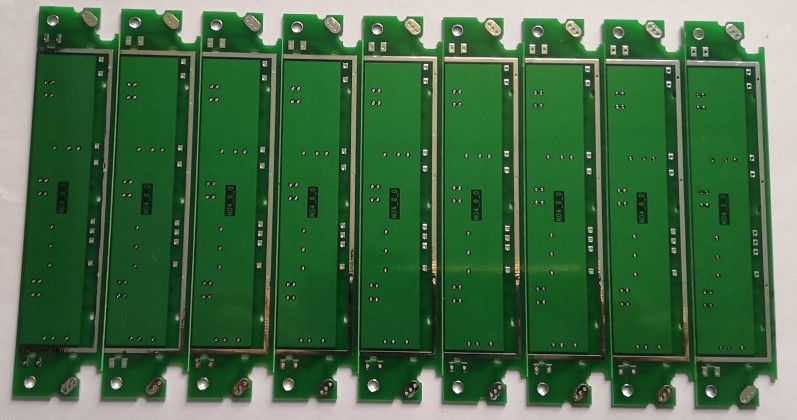

16 طبقة متعددة الطبقات ثنائي الفينيل متعدد الكلور مكونات غمر الذهب لتطبيق آلة الطابعة
| عدد : | 2-16 طبقة |
| المواد الأساسية: | FR4 |
| سماكة النحاس: | 1 أوقية |
| سماكة مجلس : | 1.62 ملم |
| كوبر في الثقوب: | 20 ميكرون على الأقل |
| دقيقة.حجم الحفرة : | 8 ميل / 0.2 مم |
| دقيقة.عرض الخط : | 6/6 مل |
| دقيقة.تباعد الأسطر : | 6/6 مل |
| تشطيبات السطح : |
HAL خالية من الرصاص |
| شهادة: | UL ، CQC ، TS16949 ، ISO14000 ، بنفايات |
مزايا :
• المسؤولية الصارمة عن المنتج ، مع أخذ معيار IPC-A-160
• المعالجة الهندسية قبل الإنتاج
• التحكم في عملية الإنتاج (5 مللي ثانية)
• اختبار إلكتروني بنسبة 100٪ ، فحص بصري بنسبة 100٪ ، بما في ذلك IQC و IPQC و FQC و OQC
• فحص AOI بنسبة 100٪ ، بما في ذلك الأشعة السينية والميكروسكوب ثلاثي الأبعاد وتكنولوجيا المعلومات والاتصالات
• اختبار الجهد العالي ، اختبار التحكم في المعاوقة
• القسم الصغير ، قدرة اللحام ، اختبار الإجهاد الحراري ، اختبار الصدمة
• إنتاج ثنائي الفينيل متعدد الكلور داخليًا
• لا يوجد حد أدنى لكمية الطلب وعينة مجانية
• التركيز على الإنتاج منخفض إلى متوسط الحجم
• التسليم السريع وفي الوقت المحدد
القدرة التقنية:
| العناصر | الإمكانية |
| الأعلى.عدد الطبقات | 28 لتر |
| دقيقة.عرض الخط | 0.08 مم |
| دقيقة.تباعد الأسطر | 0.08 مم |
| دقيقة.حجم الحفرة | 0.15 ملم |
| سماكة مجلس | 0.4-6.0 ملم |
| الأعلى.حجم اللوحة | 520 × 620 مم |
| (PTH) تحمل حجم الثقب (PTH) | ± 0.075 مم |
| (NPTH) تحمل حجم الثقب (NPTH)) | ± 0.05 مم |
| تحمل Holeposition (التوجيه) | ± 0.1 مم |
| التسامح المخطط (اللكم) | ± 0.1 مم |
التعليمات:
1. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
2. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
3. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
4. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع لحام ← علامة مكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
6. ما هي العوامل الرئيسية التي ستؤثر على سعر ثنائي الفينيل متعدد الكلور؟
مادة؛
صقل الأسطح؛
سمك اللوح ، سمك النحاس ؛
صعوبة التكنولوجيا
معايير الجودة المختلفة ؛
خصائص ثنائي الفينيل متعدد الكلور
شروط الدفع؛
7. كيف تقوم بحساب الممانعة؟
يتم إجراء نظام التحكم في المعاوقة باستخدام بعض كوبونات الاختبار ، ومعدات SI6000 soft ومعدات CITS 500s.
