| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | S10-0011B |
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | فراغ التعبئة مع المجففة |
| وقت التسليم: | 10-12days |
| شروط الدفع: | l / c / t / t / ويسترن يونيون / paypal |
| اسم المنتج: | لوحات PCB Protorype | مادة: | FR4 TG1500 |
|---|---|---|---|
| معيار PCB: | IPC-A-610 E الفئة II-III | سماكة النحاس: | 1/2 أوقية 1 أوقية 2 أوقية 3 أوقية |
| خدمة: | خدمة الشباك الواحد ، EMS.ODM.OEM | ||
| تسليط الضوء: | fr4 ثنائي الفينيل متعدد الكلور من جانب,مجلس الكلور الألومنيوم |
||

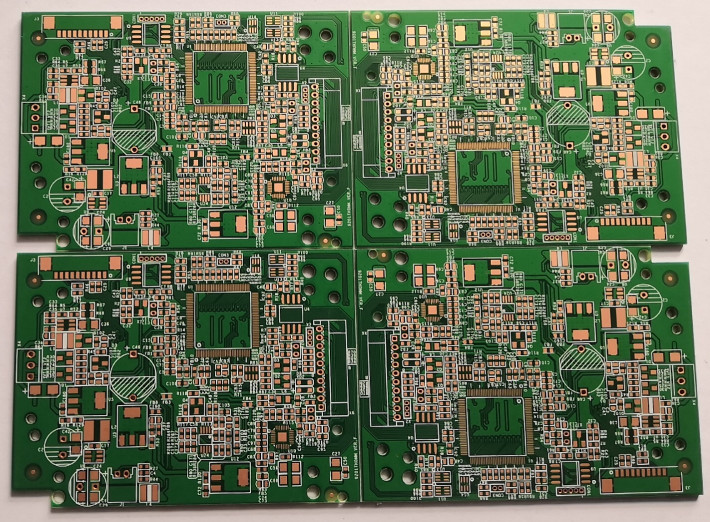

عالية التردد متعدد الطبقات ثنائي الفينيل متعدد الكلور المجلس الهندسة المعالجة المسبقة خالية من الرصاص عالية الدقة
| طبقة : | 4 طبقات |
| المواد الأساسية: | FR4 TG150 |
| سماكة النحاس: | 2/2/2/2 أوقية |
| سماكة مجلس : | 1.20 ملم |
| دقيقة.حجم الحفرة : | 6 مل ، 0.15 مم |
| دقيقة.عرض الخط : | 5/5 ميل |
| دقيقة.تباعد الأسطر : | 5/5 ميل |
| تشطيبات السطح : | HAL LEAD FREE |
مزايا :
لا موك ، 14 عامًا من خدمات PCB الجاهزة
دوران سريع ، نموذج أولي ، حجم منخفض ومتوسط وعالي
تقدم خدمات OEM
ISO 9001- ، ISO 14001- ، ISO / TS16949 ، ISO 13485 ، IATF16949 ، OHSAS18001
100٪ E-test ، بصري ، فحص AOI ، بما في ذلك الأشعة السينية ، المجهر ثلاثي الأبعاد
استجابة سريعة خلال 24 ساعة
القدرة التقنية:
| العناصر | الإمكانية |
| الأعلى.عدد الطبقات | 28 لتر |
| دقيقة.عرض الخط | 0.08 مم |
| دقيقة.تباعد الأسطر | 0.08 مم |
| دقيقة.حجم الحفرة | 0.15 ملم |
| سماكة مجلس | 0.4-6.0 ملم |
| الأعلى.حجم اللوحة | 520 × 620 مم |
| (PTH) تحمل حجم الثقب (PTH) | ± 0.075 مم |
| (NPTH) تحمل حجم الثقب (NPTH)) | ± 0.05 مم |
| تحمل Holeposition (التوجيه) | ± 0.1 مم |
| التسامح المخطط (اللكم) | ± 0.1 مم |
التعليمات:
2. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
3. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
4. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع لحام ← علامة مكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
6. ما هي العوامل الرئيسية التي ستؤثر على سعر ثنائي الفينيل متعدد الكلور؟
مادة؛
صقل الأسطح؛
سمك اللوح ، سمك النحاس ؛
صعوبة التكنولوجيا
معايير الجودة المختلفة ؛
خصائص ثنائي الفينيل متعدد الكلور
شروط الدفع؛
6. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
