| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | P1038 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة فراغ مع المجفف |
| وقت التسليم: | 10-15 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، باي بال |
| القدرة على العرض: | 30000SQ.M / شهريا |
| مادة: | FR4 | تطبيق: | جهاز لاسلكي |
|---|---|---|---|
| سمك كوبر: | طبقة خارجية 2 أوقية / 1 أوقية طبقة داخلية | سماكة مجلس: | 1.20 ملم |
| صقل الأسطح: | غمر الذهب | ميزة: | لوحات الدوائر الصلبة |
| تسليط الضوء: | Rigid Communication PCB,Immersion gold Communication PCB,Immersion Gold 6 Layer PCB,Immersion gold Communication PCB,Immersion Gold 6 Layer PCB |
||

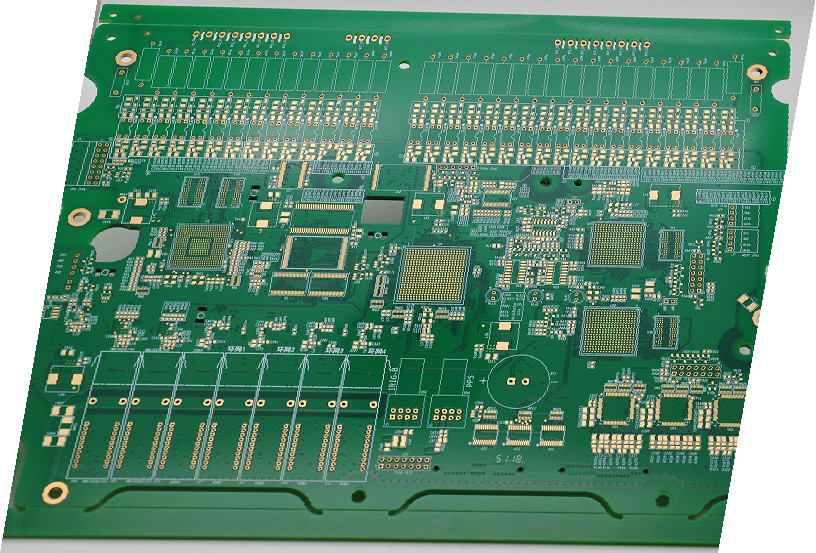

جهاز لاسلكي جامد للاتصالات ثنائي الفينيل متعدد الكلور مع تشطيب سطح الذهب الغمر
الطبقة: 6 طبقات
المادة الأساسية: FR4
سماكة النحاس: 2/1/1/2 أوقية ،
سماكة اللوح: 1.20 ملم
دقيقة.حجم الثقب: 6 مل / 0.15 مم
دقيقة.عرض الخط: 4/4 مل
دقيقة.تباعد الأسطر: 4/4 مل
تشطيبات السطح: ذهب مغمور
مستوى مقاومة الحريق: 94v0
الشهادة: UL ، CQC ، TS16949 ، ISO14000 ، ROHS
القدرة التقنية الصلبة PCB:
| العناصر | القدرة التقنية | ||
| طبقات | 1-28 طبقة | دقيقة.عرض / مساحة الخط | 4 ميل |
|
الحد الأقصى لحجم اللوحة (فردي ومزدوج على جانب) |
600 * 1200 مم | الحد الأدنى لعرض الحلقة الحلقي: فيا | 3 ميل |
| صقل الأسطح |
هال خالي من الرصاص ، وميض ذهبي غمر الفضة ، غمر الذهب ، الغمر Sn ، الذهب الصلب ، OSP ، إلخ |
الحد الأدنى لسمك اللوح (متعدد الطبقات) | 4 طبقات: 0.4 مم ؛
6 طبقات: 0.6 مم ؛
8 طبقات: 1.0 مم ؛
10 طبقات: 1.20 مللي متر
|
| مواد المجلس |
FR-4 ؛عالية تيراغرامارتفاع CTIخال من الهالوجين؛تردد عالي (روجرز ، تاكونيك ، PTFE ، nelcon ، ISOLA ، polyclad 370 HR) ؛النحاس الثقيل ، صفح كليد قاعدة معدنية |
سمك الطلاء (التقنية: الغمر ني / Au) |
نوع الطلاء: Imm Ni ، الحد الأدنى / الحد الأقصى للسمك: 100 / 150U '' نوع الطلاء: Imm Au ، الحد الأدنى / الحد الأقصى للسمك: 2 / 4U " |
| التحكم في المعاوقة | ± 10٪ |
المسافة بين خط إلى حافة المجلس |
المخطط التفصيلي: 0.2 مم V-CUT: 0.4 مم |
|
سماكة النحاس الأساسية (الداخلية والطبقة الخارجية) |
دقيقة.السماكة: 0.5 أوقية أقصى سمك: 6 أوقية | الحد الأدنى لحجم الفتحة (سمك اللوح ≥2mm) | نسبة العرض إلى الارتفاع 16 |
| سمك النحاس النهائي | الطبقات الخارجية:
الحد الأدنى للسمك 1 أوقية ،
أقصى سمك 10 أونصة
الطبقات الداخلية:
الحد الأدنى للسمك: 0.5 أوقية ،
الحد الأقصى للسمك: 6 أونصة
|
أقصى سمك للوح (جانب واحد ومزدوج) | 3.20 ملم |
هدف الجودة:
| فئة | مؤشر الأداء | هدف الجودة |
|
توصيل |
معدل خدمة العملاء | 99.9٪ |
| منتج نصف تشطيب | معدل اجتياز فحص العملية | 100٪ |
| منتج منتهي | معدل الحسم FQA | 0.1٪ |
| ألغت | معدل الخردة 1 لتر | 0.5٪ |
| معدل الخردة 2 لتر | 1٪ | |
| معدل الخردة متعدد الطبقات | 2٪ | |
| عملاء | معدل شكاوى العملاء | 0.8٪ |
| معدل عودة العملاء | 0.5٪ | |
| رضا العملاء | 99٪ |
ضمان الجودة :
كل عملية إنتاج لديها شخص خاص للاختبار لضمان الجودة ، AOI ، الاختبار الإلكتروني ، اختبار المسبار الطائر.
لديك مهندسين محترفين للتحقق من الجودة
لقد مرت جميع المنتجات بشهادات CE و FCC و ROHS وشهادات أخرى
مجال تطبيق المنتج:
التعليمات:
1. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
2. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
3. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
4. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع اللحام ← علامة المكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
