| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | P1086 |
| الحد الأدنى لكمية: | 1-5pcs |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | فراغ تغليف |
| وقت التسليم: | 12-16days |
| شروط الدفع: | l / c / t / t / ويسترن يونيون / paypal |
| القدرة على العرض: | 30000 متر مربع / الشهر |
| مادة: | KBFR4 | الكمبيوتر الشخصي: | مصنع ثنائي الفينيل متعدد الكلور مخصص |
|---|---|---|---|
| اسم المنتج: | 100ohm مقاومة للرقابة PCB | Min. دقيقة. hole size حجم الحفرة: | 0.2 مم |
| تشطيبات السطح: | الرصاص خالية HAL | سماكة النحاس: | 0.5 أوقية - 2.0 أوقية |
| تسليط الضوء: | مزدوج الوجهين fr4 الكلور,ثنائي الفينيل متعدد الكلور طبقة |
||

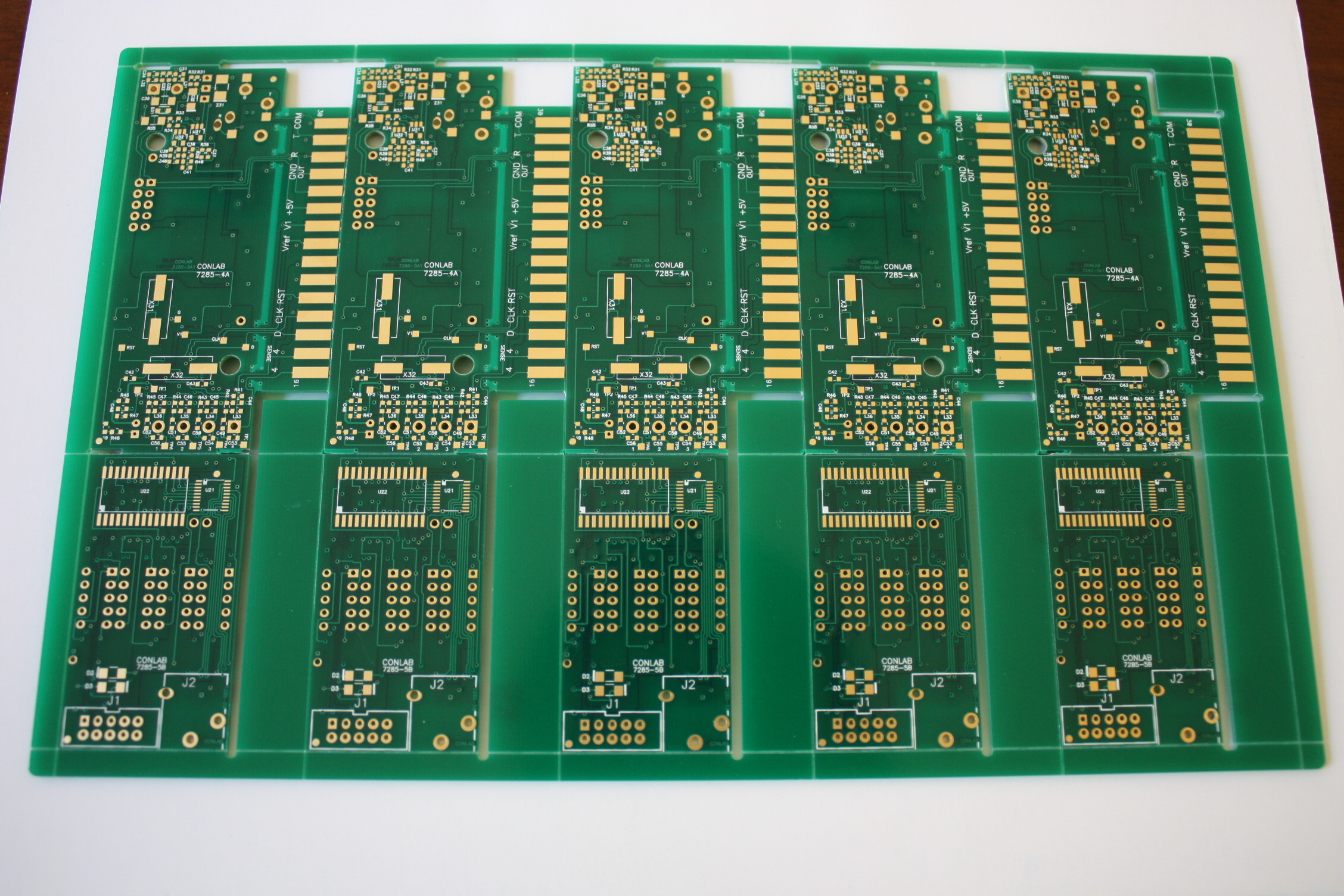

خدمة التحكم في الممانعة PCB OEM التي تم فحصها بالكامل بنفايات تتوافق مع تصنيع ثنائي الفينيل متعدد الكلور متعدد الطبقات
المواصفات الرئيسية / الميزات الخاصة:
| المواد الأساسية: | FR4TG180 |
| سماكة مجلس : | 0.8 ملم |
| طبقات: | 2-20 طبقة |
| سماكة النحاس: | 2 أوقية في كل طبقة |
| صقل الأسطح : | ENIG |
| تفاوت : | +/- 0.01 مم |
| معاوقة : | 100 أوم |
| دقيقة.حجم الحفرة : | 0.20 ملم |
| دقيقة.عرض الخط : | 0.1 ملم / 4 مل |
| دقيقة.تباعد الأسطر : | 4/4 ميل (0.1 / 0.1 مم) |
| قدرة الإنتاج: | 50000 م 2 / الشهر |
| شهادة: | شهادة: |
| نوع الشركة: | المصنع / المصنع |
ضمان الجودة :
كل عملية إنتاج لديها شخص خاص للاختبار لضمان الجودة ، AOI ، الاختبار الإلكتروني ، اختبار المسبار الطائر.
لديك مهندسين محترفين للتحقق من الجودة
لقد مرت جميع المنتجات بشهادات CE و FCC و ROHS وشهادات أخرى
القدرة التقنية:
| غرض | المعايير الفنية |
| طبقات | 1-28 طبقة |
| أدنى أثر للطبقة الداخلية / مسافة | 4/4 مل |
| خارج طبقة دقيقة تتبع ، مسافة | 4/4 مل |
| الطبقة الداخلية ماكس النحاس | 4 أوقيات |
| خارج طبقة ماكس النحاس | 4 أوقيات |
| الطبقة الداخلية من النحاس الصافي | 1/3 أوقية |
| طبقة خارجية من النحاس الصافي | 1/3 أوقية |
| حجم الفتحة الصغرى | 0.15 ملم |
| أقصى سمك للوح | 6 ملم |
| الحد الأدنى لسمك اللوح | 0.2 مم |
| ماكس.حجم اللوحة | 680 * 1200 ملم |
| التسامح PTH | +/- 0.075 ملم |
| التسامح NPTH | +/- 0.05 ملم |
| التسامح غاطسة | +/- 0.15 ملم |
| تحمل سماكة اللوح | +/- 10٪ |
| مين بغا | 7 ميل |
| دقيقة SMT | 7 * 10 مل |
| جسر قناع اللحام | 4 مل |
| لون قناع اللحام | أبيض ، أسود ، أزرق ، أخضر ، أصفر ، أحمر ، إلخ |
| لون الأسطورة | أبيض ، أسود ، أصفر ، رمادي ، إلخ |
| صقل الأسطح | HAL ، OSP ، الغمر Ni / Au ، Imm silver / SN ، ENIG |
| مواد المجلس | FR-4 ؛ ارتفاع TG ؛ HighCTI ؛خال من الهالوجين؛ألومنيوم بسد ثنائي الفينيل متعدد الكلور ، عالي التردد (روجرز ، إيزولا) ، ثنائي الفينيل متعدد الكلور بقاعدة نحاسية |
| التحكم في المعاوقة | +/- 10٪ |
| القوس واللف | ≤0.5 |
تطبيق:
تستخدم على نطاق واسع في المرحلة ، والتحكم في Industrila ، والكمبيوتر ، والإلكترونيات المستهلكة ، والأمن ، والسيارات ، وإلكترونيات الطاقة ، والطبية ، والاتصالات ، إلخ.
مهلة :
| مهلة | 2 / لتر | 4 / لتر | 6 / لتر | 8 / لتر |
| طلب عينة | 3-5 أيام | 6-8 أيام | 10-12days | 12-14 يوم |
| الإنتاج بكثافة الإنتاج بكميات ضخمة | 7-9 أيام | 8-10 أيام | 12-15 يومًا | 15-18 يومًا |
التعليمات :
1. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
2. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
3. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
4. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع لحام ← علامة مكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
6. ما هي العوامل الرئيسية التي ستؤثر على سعر ثنائي الفينيل متعدد الكلور؟
مادة؛
صقل الأسطح؛
سمك اللوح ، سمك النحاس ؛
صعوبة التكنولوجيا
معايير الجودة المختلفة ؛
خصائص ثنائي الفينيل متعدد الكلور
شروط الدفع؛
