| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | P1074 |
| الحد الأدنى لكمية: | 1-5pcs |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | فراغ تغليف |
| وقت التسليم: | 12-16days |
| شروط الدفع: | l / c / t / t / ويسترن يونيون / paypal |
| القدرة على العرض: | 50000 متر مربع / الشهر |
| مادة: | FR4tg170 | طبقة: | 8 لتر |
|---|---|---|---|
| صقل الأسطح: | غمر الذهب | سماكة: | 1.40 ملم |
| Min. دقيقة. hole size حجم الحفرة: | 0.15 ملم | سماكة النحاس: | 0.5 أوقية - 2.0 أوقية |
| نوع: | لوحة إلكترونية ، لوحة صلبة | ||
| تسليط الضوء: | مخصص لوحة الدوائر المطبوعة,مزدوج الوجهين fr4 الكلور |
||

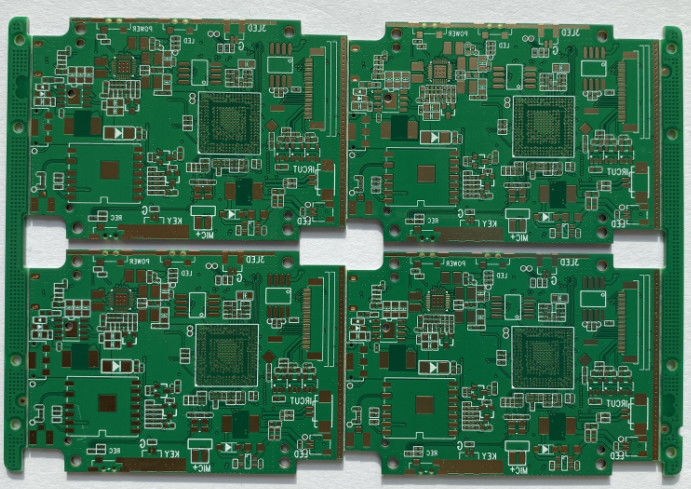

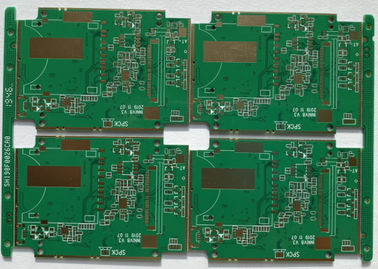

FR4 Tg170 التحكم في مقاومة المواد PCB 1.40mm سماكة ثماني طبقات PCB التي تسيطر عليها مقاومة
المواصفات الرئيسية / الميزات الخاصة:
| المواد الأساسية: | نانيا FR4 |
| سماكة مجلس : | 1.40 ملم |
| طبقات: | 8 طبقات |
| سماكة النحاس: | 2/1/1/1/1/1/1/2 أوقية |
| معاوقة : | 100 أوم |
| دقيقة.حجم الحفرة : | 0.15 ملم |
| دقيقة.عرض الخط : | 0.1 ملم / 4 مل |
| دقيقة.تباعد الأسطر : | 4/4 ميل (0.1 / 0.1 مم) |
| تطبيق: | لوحة التحكم الصناعية |
| نوع الشركة: | المصنع / المصنع |
ضمان الجودة :
كل عملية إنتاج لديها شخص خاص للاختبار لضمان الجودة ، AOI ، الاختبار الإلكتروني ، اختبار المسبار الطائر.
لديك مهندسين محترفين للتحقق من الجودة
لقد مرت جميع المنتجات بشهادات CE و FCC و ROHS وشهادات أخرى
تطبيق:
تستخدم على نطاق واسع في المرحلة ، والتحكم في Industrila ، والكمبيوتر ، والإلكترونيات المستهلكة ، والأمن ، والسيارات ، وإلكترونيات الطاقة ، والطبية ، والاتصالات ، إلخ.
مهلة :
| مهلة | 2 / لتر | 4 / لتر | 6 / لتر | 8 / لتر |
| طلب عينة | 3-5 أيام | 6-8 أيام | 10-12days | 12-14 يوم |
| الإنتاج بكثافة الإنتاج بكميات ضخمة | 7-9 أيام | 8-10 أيام | 12-15 يومًا | 15-18 يومًا |
التعليمات :
1. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
2. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
3. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع لحام ← علامة مكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
4. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
6. ما هي العوامل الرئيسية التي ستؤثر على سعر ثنائي الفينيل متعدد الكلور؟
مادة؛
صقل الأسطح؛
سمك اللوح ، سمك النحاس ؛
صعوبة التكنولوجيا
معايير الجودة المختلفة ؛
خصائص ثنائي الفينيل متعدد الكلور
شروط الدفع؛
