| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ACCPCB |
| إصدار الشهادات: | ISO, UL, SGS,TS16949 |
| رقم الموديل: | S1013 |
| الحد الأدنى لكمية: | 1pcs |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | فراغ التعبئة مع المجففة |
| وقت التسليم: | 10days |
| شروط الدفع: | l / c / d / p / t / t / ويسترن يونيون / paypal |
| القدرة على العرض: | 30،000SQ.M / شهر |
| مادة: | FR4TG180 | سماكة: | 1.60 ملم |
|---|---|---|---|
| صقل الأسطح: | ENIG | Min. دقيقة. hole size حجم الحفرة: | 0.15 ملم |
| سماكة النحاس: | 0.5-6 أوقية | اسم المنتج: | 94v0 ثنائي الفينيل متعدد الكلور |
| تسليط الضوء: | enig بنفايات الكلور,الهالوجين مجانا الكلور |
||
نموذج أولي ثنائي الفينيل متعدد الكلور خالٍ من 10 طبقات مع خدمات ENIG OEM لجهاز لاسلكي 5G
وصف الإنتاج:

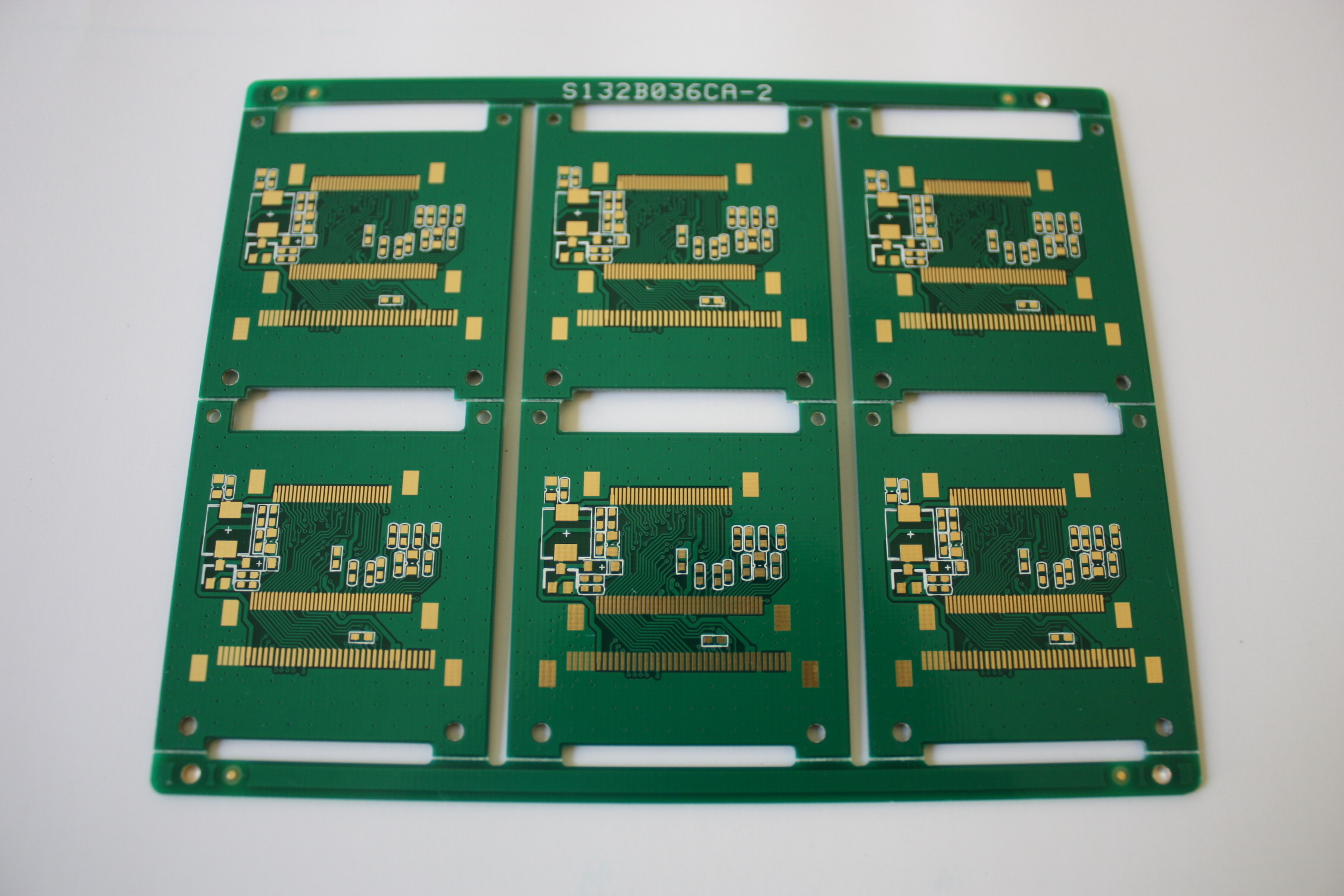

هذه اللوحة عبارة عن 10 طبقات PCB يتم استخدامها لجهاز لاسلكي 5G.يتم قبول نموذج ثنائي الفينيل متعدد الكلور وحجم الصغير والحجم المتوسط والكبير.لا يوجد طلب موك للوحات جديدة.
ميزة الإنتاج:
| طبقة : | 10 طبقات |
| المواد الأساسية: | FR4 TG180 |
| سماكة النحاس: | طبقة داخلية 1 أوقية ، طبقة 1 أوقية |
| سماكة مجلس : | 1.60 ملم |
| صقل الأسطح : | ENIG |
| دقيقة.حجم الحفرة : | 6 مل ، 0.15 مم |
| دقيقة.عرض الخط : | 4/4 مل ، 0.10 / 0.10 ملم |
| دقيقة.تباعد الأسطر : | 4/4 ميل ، 0.10 / 0.10 مم |
| شهادة : | ISO9001 ، UL ، ROHS ، TS16949 |
| نوع الشركة: | المصنع / المصنع |
ضمان الجودة :
كل عملية إنتاج لديها شخص خاص لاختباره لضمان الجودة
لديك مهندسين محترفين للتحقق من الجودة
لقد مرت جميع المنتجات بشهادات CE و FCC و ROHS وشهادات أخرى
مزايا :
▪ لا موك ، 14 عامًا من خدمات PCB الجاهزة
▪ دوران سريع ، نموذج أولي ، حجم منخفض ومتوسط وعالي
▪ تقدم خدمات OEM
▪ ISO 9001- ، ISO 14001- ، ISO / TS16949 ، ISO 13485 ، IATF16949 ، OHSAS18001
▪ اختبار إلكتروني 100٪ ، فحص بصري ، فحص AOI ، بما في ذلك الأشعة السينية ، مجهر ثلاثي الأبعاد
▪ استجابة سريعة خلال 24 ساعة
التعليمات :
1. كيف تضمن ACCPCB الجودة؟
يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.
1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل
2. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟
لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.
3. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟
ملفات PCB Gerber بتنسيق RS-274-X.
4. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟
قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع لحام ← علامة مكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.
5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟
القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
6. ما هي العوامل الرئيسية التي ستؤثر على سعر ثنائي الفينيل متعدد الكلور؟
مادة؛
صقل الأسطح؛
سمك اللوح ، سمك النحاس ؛
صعوبة التكنولوجيا
معايير الجودة المختلفة ؛
خصائص ثنائي الفينيل متعدد الكلور
شروط الدفع؛
