Name: 3 Oz Immersion Gold 8 Layer Fr4 Tg170 HDI PCB Board خدمة OEM
Brand: ACCPCB
SKU: S10214

منزل المنتجات HDI ثنائي الفينيل متعدد الكلور المجلس

3 Oz Immersion Gold 8 Layer Fr4 Tg170 HDI PCB Board خدمة OEM

3 Oz Immersion Gold 8 Layer Fr4 Tg170 HDI PCB Board OEM service

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	ACCPCB
إصدار الشهادات:	ISO,SGS,TS16949
رقم الموديل:	S10214

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 قطعة
الأسعار:	Negotiable
تفاصيل التغليف:	فراغ التعبئة
وقت التسليم:	3-5 أيام
شروط الدفع:	T / T ، ويسترن يونيون ، باي بال
القدرة على العرض:	50000SM.M / شهريا

اتصل

مفصلة وصف المنتج

Material:	KB FR4tg170	عدد:	8 طبقة
Surface Finish:	Immersion gold	Application:	wireless electronics
Solder Mask:	Blue,Green,black, yellow etc.	Copper thickness:	3 oz all layer
Min. دقيقة. hole size حجم الحفرة:	8 مل / 6 مل	Min. دقيقة. line spacing تباعد الأسطر:	4 ميل
Min. دقيقة. line width عرض الخط:	4 ميل	Service:	Customized PCB
تسليط الضوء:	Tg170 HDI PCB Board , Fr4 HDI PCB Board , 8 طبقات غمر ذهبية PCB

3 Oz Immersion Gold 8 Layer Fr4 Tg170 HDI PCB Board OEM Service

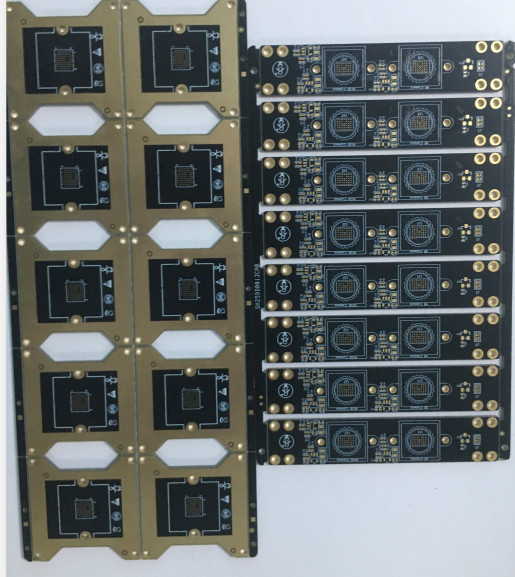

8 طبقات fr4 tg170 HDI PCB Board مع الذهب الغامر للإنتاج اللاسلكي

وصف الإنتاج:

إنها لوحة HDI.لوحة قناع لحام أسود وسطح ذهبي مغمور.لقد أعمى ودفن فيا.يتم قبول نموذج ثنائي الفينيل متعدد الكلور وحجم الصغير والحجم المتوسط والكبير.لا يوجد طلب موك للوحات جديدة.يتم تمرير جميع ثنائي الفينيل متعدد الكلور UL ، TS16949 ، ROHS ، ISO9001 إلخ.

المواصفات الرئيسية للكمبيوتر اللوحي PCB board:

أنواع الإنتاج:	جامدة ثنائي الفينيل متعدد الكلور
طبقة :	8 طبقة
المواد الأساسية:	FR4
سماكة النحاس:	3 أوقية
سماكة مجلس :	0.4 ملم
دقيقة.حجم ثقب النهاية:	8 مل (0.20 مم)
دقيقة.عرض الخط :	4 مل
دقيقة.تباعد الأسطر :	4 مل
تشطيبات السطح :	ENIG ، OSP ، HASL ، غمر الذهب ، طلاء الذهب
تحمل ثقب الحفر:	+/- 3 مل (0.075 مم)
التسامح الحد الأدنى للمخطط التفصيلي:	+/- 4 مل (0.10 مم)
حجم لوحة العمل:	الحد الأقصى: 1200 مم × 600 مم (47 بوصة × 24 بوصة)
ملف تعريف المخطط التفصيلي:	تثقيب ، توجيه ، توجيه CNC + قص V.
قناع اللحيم:	قناع لحام LPI ، قناع قابل للنزع
لون قناع اللحام:	أزرق ، أسود ، أصفر ، أخضر غير لامع
شهادة :	UL ، CQC ، TS16949 ، ISO14000 ، بنفايات
لون الشاشة الحريرية:	أبيض
تويست وقوس:	لا يزيد عن 0.75٪

مخطط تدفق ثنائي الفينيل متعدد الكلور. pdf

تطبيق المنتجات:

منتجاتنا تستخدم على نطاق واسع في العدادات ، والطبية ، والطاقة الشمسية ، والجوال ، والاتصالات ، والتحكم الصناعي ، وإلكترونيات الطاقة ، والأمن ، والاستهلاك ، والكمبيوتر ، والسيارات ، والفضاء ، والجيش ، وما إلى ذلك.

3 Oz Immersion Gold 8 Layer Fr4 Tg170 HDI PCB Board خدمة OEM 0

القدرة التقنية:

العناصر	القدرة التقنية
طبقات	1-28 طبقة	دقيقة.عرض / مساحة الخط	4 ميل
الحد الأقصى لحجم اللوحة (فردي ومزدوج على جانب)	600 * 1200 مم	الحد الأدنى لعرض الحلقة الحلقي: فيا	3 ميل
صقل الأسطح	هال خالي من الرصاص ، وميض ذهبي غمر الفضة ، غمر الذهب ، الغمر Sn ، الذهب الصلب ، OSP ، إلخ	الحد الأدنى لسمك اللوح (متعدد الطبقات)	4 طبقات: 0.4 مم ؛ 6 طبقات: 0.6 مم ؛ 8 طبقات: 1.0 مم ؛ 10 طبقات: 1.20 مللي متر
مواد المجلس	FR-4 ؛عالية تيراغرامارتفاع CTIخال من الهالوجين؛تردد عالي (روجرز ، تاكونيك ، PTFE ، nelcon ، ISOLA ، polyclad 370 HR) ؛النحاس الثقيل ، صفح كليد قاعدة معدنية	سمك الطلاء (التقنية: الغمر ني / Au)	نوع الطلاء: Imm Ni ، الحد الأدنى / الحد الأقصى للسمك: 100 / 150U '' نوع الطلاء: Imm Au ، الحد الأدنى / الحد الأقصى للسمك: 2 / 4U "
التحكم في المعاوقة	± 10٪	المسافة بين خط إلى حافة المجلس	المخطط التفصيلي: 0.2 مم V-CUT: 0.4 مم
سماكة النحاس الأساسية (الداخلية و الطبقة الخارجية)	دقيقة.السماكة: 0.5 أوقية أقصى سمك: 6 أوقية	الحد الأدنى لحجم الفتحة (سمك اللوح ≥2mm)	نسبة العرض إلى الارتفاع 16
سمك النحاس النهائي	الطبقات الخارجية: الحد الأدنى للسمك 1 أوقية ، أقصى سمك 10 أونصة الطبقات الداخلية: الحد الأدنى للسمك: 0.5 أوقية ، الحد الأقصى للسمك: 6 أونصة	أقصى سمك للوح (جانب واحد ومزدوج)	3.20 ملم

3 Oz Immersion Gold 8 Layer Fr4 Tg170 HDI PCB Board خدمة OEM 1

التعليمات :

1. كيف تضمن ACCPCB الجودة؟

يتم تحقيق معايير الجودة العالية لدينا من خلال ما يلي.

1.1 يتم التحكم بدقة في العملية وفقًا لمعايير ISO 9001: 2008.
1.2 الاستخدام المكثف للبرامج في إدارة عملية الإنتاج
1.3 معدات وأدوات الاختبار الحديثة.على سبيل المثال Flying Probe والاختبار الإلكتروني والتفتيش بالأشعة السينية و AOI (المفتش البصري الآلي).
1.4. فريق ضمان الجودة مخصص مع عملية تحليل حالة الفشل

2. ما هي أنواع الألواح التي يمكن أن يقوم ACCPCB بمعالجتها؟

لوحات FR4 الشائعة ، الألواح عالية TG والخالية من الهالوجين ، Rogers ، Arlon ، Telfon ، الألواح القائمة على الألومنيوم / النحاس ، PI ، إلخ.

3. ما هي البيانات اللازمة لإنتاج ثنائي الفينيل متعدد الكلور؟

ملفات PCB Gerber بتنسيق RS-274-X.

4. ما هو تدفق العملية النموذجي لثنائي الفينيل متعدد الكلور متعدد الطبقات؟

قطع المواد ← فيلم جاف داخلي ← حفر داخلي ← AOI داخلي ← رابطة متعددة ← تكديس طبقة فوق الضغط ← حفر ← PTH ← طلاء اللوحة ← فيلم جاف خارجي ← طلاء نمط ← حفر خارجي ← AOI خارجي ← قناع اللحام ← علامة المكون ← إنهاء السطح → التوجيه → E / T → الفحص البصري.

5. كم عدد أنواع إنهاء السطح ACCPCB يمكن أن تفعل؟

القائد لديه سلسلة كاملة من تشطيب السطح ، مثل: ENIG ، OSP ، LF-HASL ، طلاء الذهب (ناعم / صلب) ، الفضة الغاطسة ، القصدير ، الطلاء الفضي ، طلاء القصدير الغاطس ، حبر الكربون وما إلى ذلك. تستخدم ENIG و OSP + ENIG بشكل شائع في HDI ، نوصي عادةً باستخدام عميل أو OSP OSP + ENIG إذا كان حجم BGA PAD أقل من 0.3 مم.
